Вимірювання опору заземлення (контуру заземлення) — Дніпро
Заміряємо опір заземлювального пристрою на об'єктах будь-якого призначення. Перевіряємо відповідність нормам ПУЕ (4 Ом для глухозаземленої нейтралі, 10 Ом для побутового сектору, 30 Ом для опор ПЛ). Видаємо протокол.
Що входить у послугу
- Замір опору контуру заземлення нових і діючих об'єктів
- Вимірювання опору заземлення опор повітряних ліній 0,4 / 6–10 кВ
- Перевірка стану металозв'язку до заземлювача (металозв'язок RE)
- Замір питомого опору ґрунту для проектування заземлювачів
- Перевірка контуру блискавкозахисту
Які документи отримаєте
- Протокол вимірювання опору заземлювального пристрою
- Висновок про відповідність ПУЕ (4 / 10 / 30 Ом)
- Схема розташування заземлювачів і точок вимірювання
Нормативка та періодичність
- ПУЕ п.1.7.101 — норма для електроустановок до 1 кВ: 4 Ом
- Для побутових споживачів: до 10 Ом (повторне заземлення нуля)
- Для опор ПЛ-0,4 / 6–10 кВ: 30 Ом
- Періодичність — 1 раз на рік (візуально) та 1 раз на 6 років (повне вимірювання) за ПТЕЕС

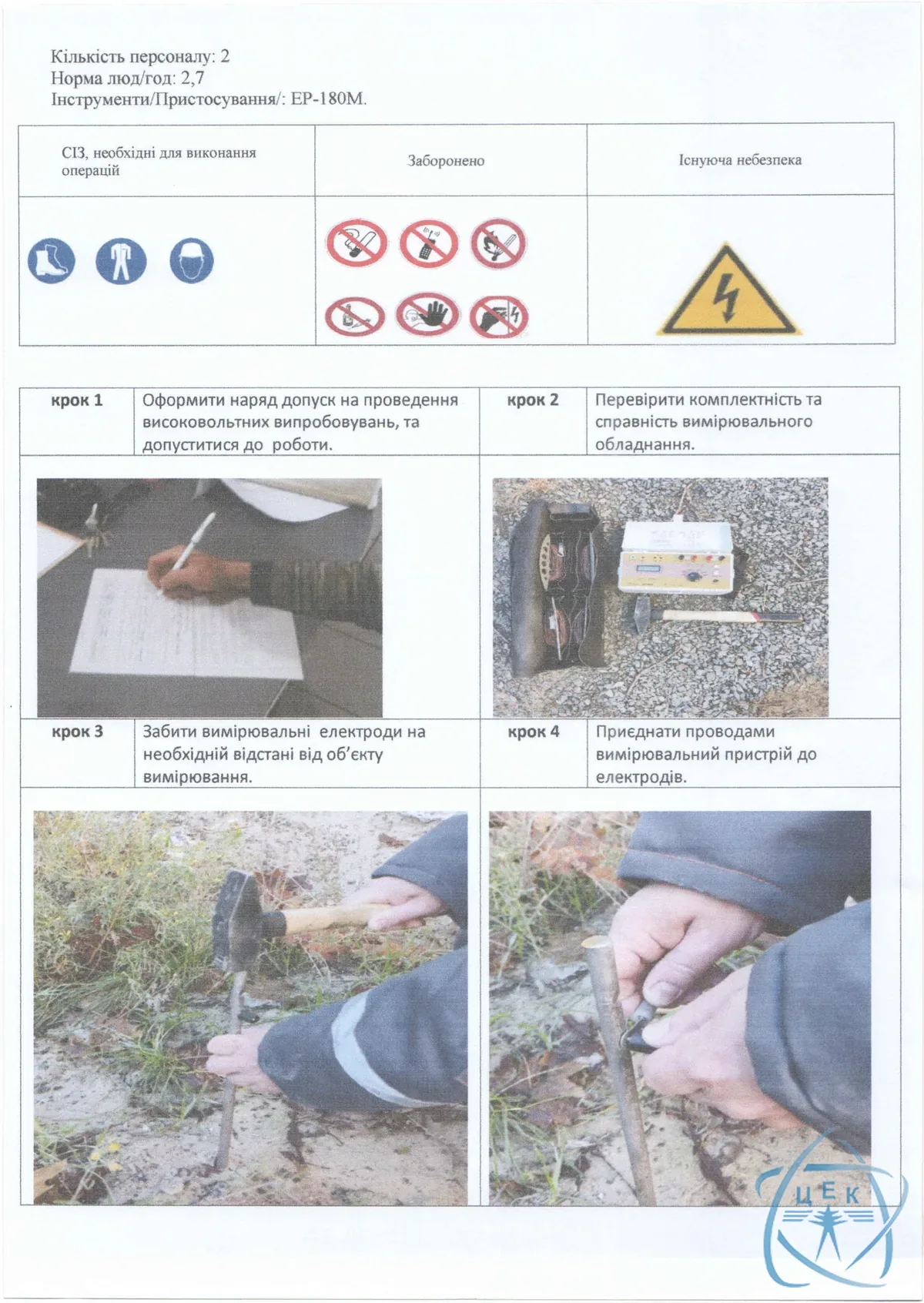

Як проходить випробування
Огляд заземлювача
Перевіряємо стан з'єднань, наявність зварних швів, корозію, цілісність полоси.
Вимірювання
Методом трьох електродів (62 %) приладом MRU-200 або аналогом, з повіркою.
Протокол і висновок
Порівнюємо з нормою ПУЕ, у разі перевищення — даємо рекомендації щодо нарощування контуру.
Потрібен повний пакет протоколів для контролюючих органів?
Виїдемо протягом 24–48 годин, видамо протокол встановленого зразка.Часті питання
Чому 4 Ома — як перевіряють?
ПУЕ п. 1.7.101 встановлює норму 4 Ом для електроустановок з глухозаземленою нейтраллю до 1 кВ. Перевіряємо приладом методом «62 %» (два допоміжні електроди на віддалі 20–40 м).
Як часто треба міряти заземлення?
Візуальний огляд — 1 раз на рік, повне вимірювання — 1 раз на 6 років для звичайних споживачів, 1 раз на 12 років для блискавкозахисту I категорії (ДСТУ Б В.2.5-38).
Чи можна виміряти заземлення без вимкнення?
Так, замір опору заземлення проводиться без зняття напруги — ми використовуємо генератор зі звуковою частотою, що не впливає на роботу електроустановки.
Що, якщо опір вище норми?
Даємо письмові рекомендації: добити додаткові вертикальні заземлювачі, з'єднати їх полосою, або обробити ґрунт солями для зниження опору.
Замовте випробування в ЕТЛ ЦЕК — 2026
Атестована лабораторія до 35 кВ (окремі роботи — до 150 кВ) · Дніпро, Дніпропетровська, Запорізька, Харківська обл. та вся Україна
Свідоцтво №16.07.2025-1, чинне до 16.07.2028 · повірені сертифіковані прилади
