Технологічна карта вимірювання опору петлі «фаза-нуль»

Покрокова методика вимірювання опору петлі «фаза-нуль», струму однофазного КЗ та діючої напруги у мережах 0,4 кВ TN-C/TN-S/TN-C-S. Перевірка спрацювання захисту — обов'язкова процедура для підприємств. Виконує ЕТЛ ЦЕК.

Нормативна база

• ПУЕ-2026, розд. 1.7.79 — занулення в системах TN
• ДБН В.2.5-23:2010 — електрообладнання житлових і громадських будинків
• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання

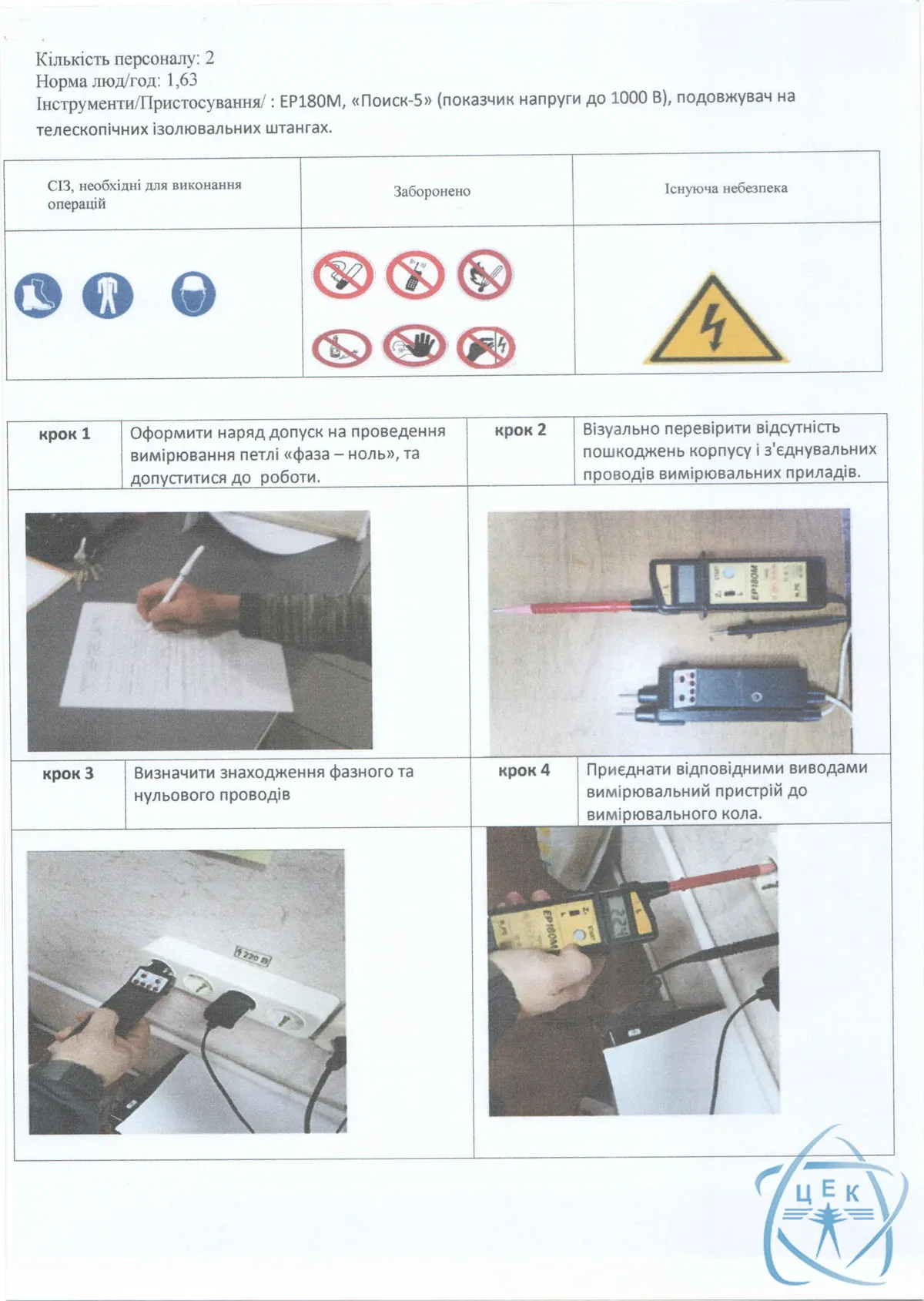

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на проведення вимірювання петлі «фаза-нуль», допуститися до роботи.

2. Крок 2. Огляд приладів

   Візуально перевірити відсутність пошкоджень корпусу та з'єднувальних проводів вимірювальних приладів EP180М та показчика напруги «Поиск-5».

3. Крок 3. Визначення фази/нуля

   Показчиком напруги «Поиск-5» визначити місцезнаходження фазного та нульового провідників у точці вимірювання (найбільш віддалена розетка/споживач у групі).

4. Крок 4. Підключення приладу

   Приєднати виводи вимірювального приладу EP180М до вимірювального кола (фаза–PE або фаза–N залежно від системи заземлення).

5. Крок 5. Вимірювання

   Згідно інструкції EP180М провести вимірювання діючої напруги, струму однофазного КЗ та опору петлі «фаза-нуль». Прилад автоматично розраховує очікуваний струм КЗ за формулою I=U/Z.

6. Крок 6. Повторні заміри

   Повторити вимірювання 5 разів для зменшення похибки методу.

7. Крок 7. Закриття наряду

   Закрити наряд-допуск після завершення вимірювань.

8. Крок 8. Розрахунок та протокол

   За отриманими даними розрахувати усереднене значення, перевірити кратність струму КЗ відносно номінального струму захисту (≥3 для запобіжників, ≥1,4 для автоматів з тепловим розчіплювачем). Занести у протокол ЕТЛ ЦЕК.

Результат і періодичність

Електрозахист справний, якщо струм КЗ забезпечує спрацювання запобіжника/автомата за час, нормований ПУЕ (для приміщень класу 1 — не більше 0,4 с). Періодичність — 1 раз на 2 роки для виробничих, 1 раз на рік — для вибухонебезпечних споживачів.
