Технологічна карта випробування діелектричних засобів захисту

Технологічна карта №4/СДІЗП регламентує випробування діелектричних рукавичок, бот, килимків, штанг та покажчиків напруги підвищеною напругою змінного струму. Виконується ЕТЛ ЦЕК у Дніпрі та області відповідно до НПАОП 40.1-1.07-01 «Правила експлуатації електрозахисних засобів».

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів
• ДСТУ ГОСТ 13385:2008 — взуття спеціальне діелектричне
• ПУЕ-2026

Покрокова методика

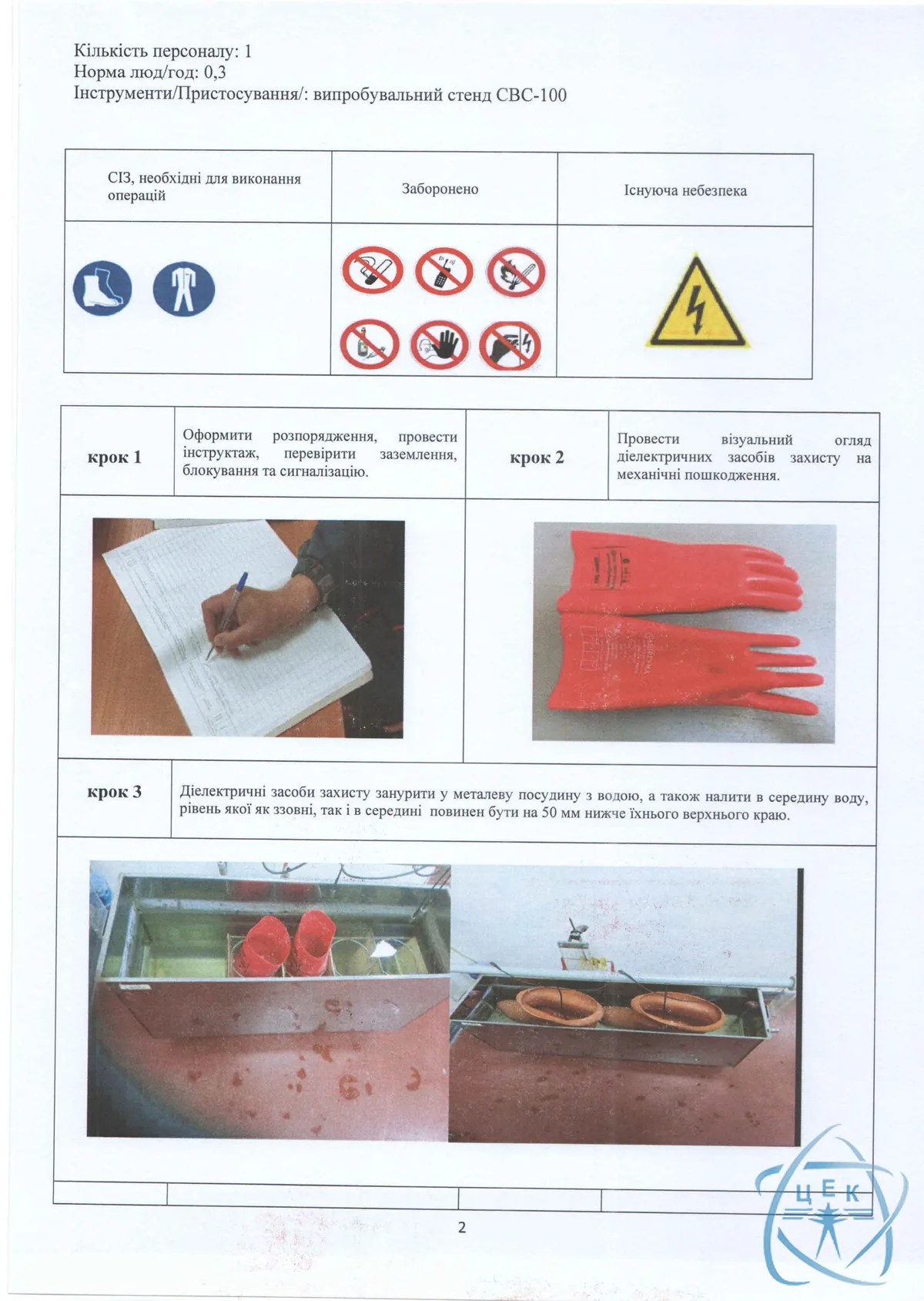

1. Крок 1. Оформлення робіт

   Оформити розпорядження, провести інструктаж бригади, перевірити заземлення стенду, блокування дверей камери та світлову сигналізацію.

2. Крок 2. Візуальний огляд

   Оглянути кожен засіб захисту на механічні пошкодження: проколи, тріщини, розшарування, забруднення. Бракований засіб не випробовується, а вилучається з експлуатації.

3. Крок 3. Підготовка ванни

   Діелектричні засоби захисту занурити у металеву посудину з водою; води налити також всередину засобу. Рівень води зовні та всередині — на 50 мм нижче верхнього краю засобу, щоб уникнути перекриття по поверхні.

4. Крок 4. Електрична схема

   Один вивід випробного трансформатора СВС-100 з'єднати з посудиною (водою), всередину засобу занурити електрод, з'єднаний з другим виводом трансформатора через мікроамперметр для контролю струму витоку.

5. Крок 5. Подача напруги

   Плавно підняти напругу до випробувальної (рукавички — 6 кВ, 1 хв; боти — 15 кВ, 1 хв; килимки — 15 кВ, 1 хв; штанги до 1 кВ — 2 кВ, 5 хв) та витримати заданий час. Контролювати струм витоку: при перевищенні норми або різких коливаннях стрілки засіб бракується.

6. Крок 6. Зняття напруги

   Плавно знизити напругу до нуля, вимкнути установку, заземлити високовольтний вивід трансформатора.

7. Крок 7. Сушіння та маркування

   Просушити засіб, нанести штамп з номером, датою випробування, датою наступного випробування та допустимою напругою.

Результат і періодичність

ЕТЛ ЦЕК оформлює протокол випробування діелектричних СЗ. Рукавички та боти випробовуються 1 раз на 6 місяців, килимки та штанги — 1 раз на 24 місяці.
