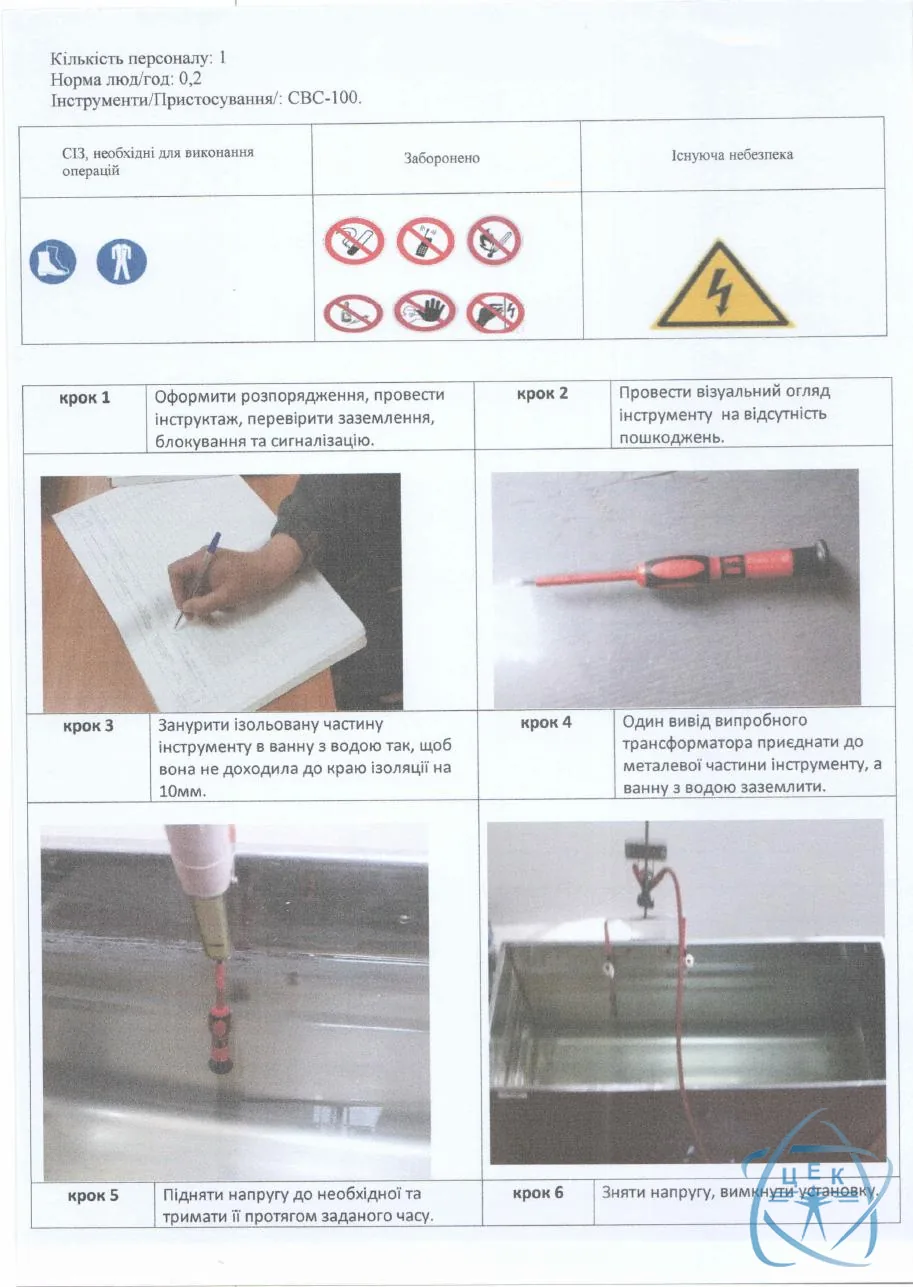

Технологічна карта випробування інструменту з ізолюючими рукоятками

Періодичне випробування слюсарно-монтажного інструменту з ізолюючими рукоятками (викрутки, плоскогубці, бокорізи) шляхом занурення у ванну з водою. Виконує ЕТЛ ЦЕК.

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів
• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання

Покрокова методика

1. Крок 1. Підготовка

   Оформити розпорядження, провести інструктаж, перевірити заземлення, блокування, сигналізацію.

2. Крок 2. Огляд

   Візуальний огляд інструменту на відсутність пошкоджень ізоляційного покриття.

3. Крок 3. Занурення

   Занурити ізольовану частину інструменту у ванну з водою так, щоб вода не доходила до краю ізоляції на 10 мм.

4. Крок 4. Підключення

   Один вивід випробного трансформатора приєднати до металевої частини інструменту, ванну з водою — заземлити.

5. Крок 5. Випробування

   Підняти напругу до 2 кВ і витримати 1 хв. Контролювати струм витоку.

6. Крок 6. Зняття напруги

   Плавно зняти напругу, вимкнути установку.

7. Крок 7. Маркування

   Просушити інструмент, нанести штамп з номером, датою та терміном наступного випробування.

Результат і періодичність

Видається протокол ЕТЛ ЦЕК та штамп «Придатний до 1000 В». Періодичність — 1 раз на 12 місяців.
