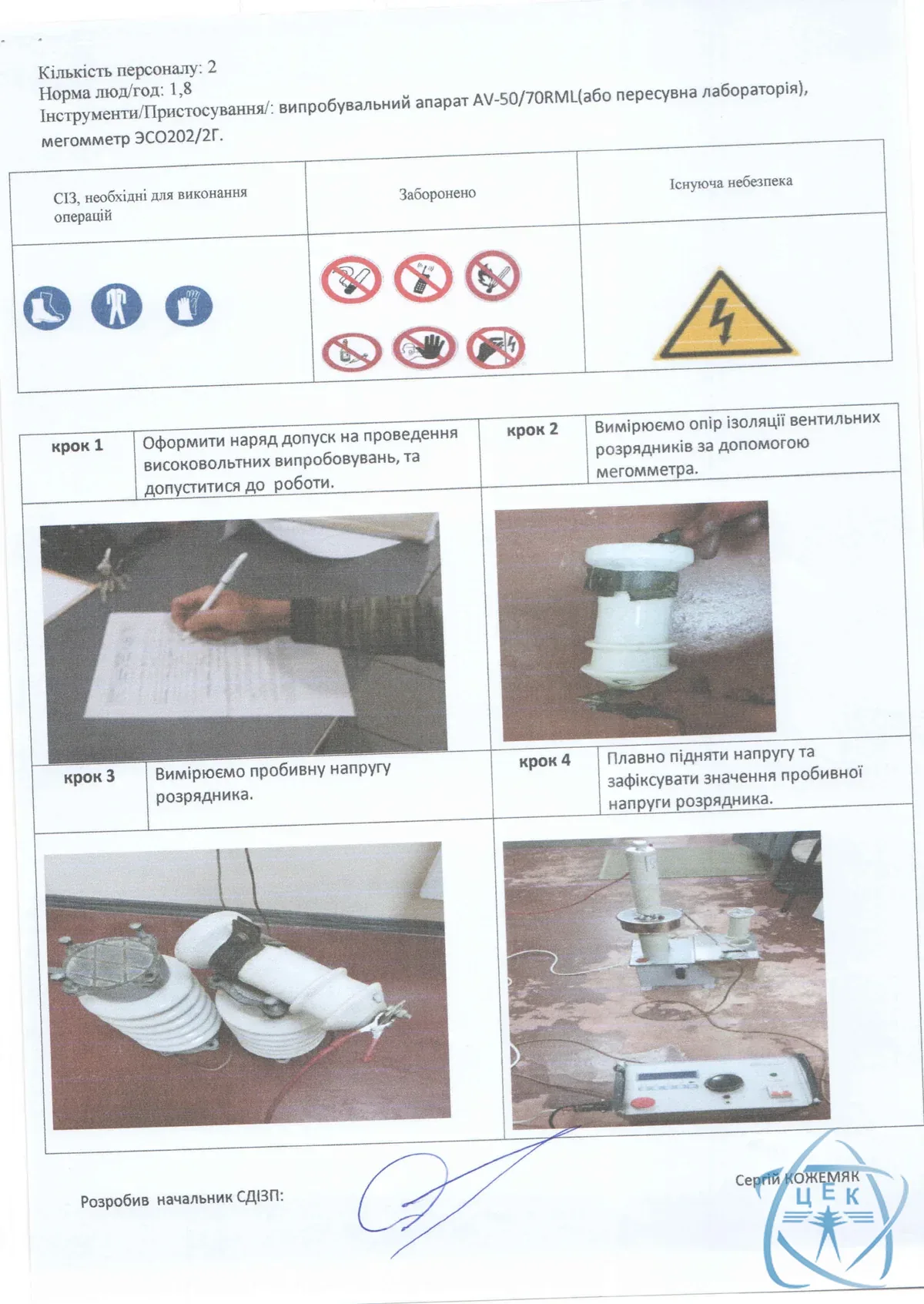

Технологічна карта випробування вентильних розрядників РВО та РВП

Методика випробування вентильних розрядників типу РВО (розрядник вентильний облегшений) та РВП (для підстанцій) — стара серія, що масово експлуатується на старих підстанціях 6–35 кВ.

Нормативна база

• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання
• ГОСТ 16357-83 — розрядники вентильні для електроустановок

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на високовольтні випробування, допуститися до роботи. Розрядник від'єднати від ошиновки.

2. Крок 2. Опір ізоляції

   Виміряти опір ізоляції вентильних розрядників РВО/РВП мегаомметром ЭСО202/2Г напругою 2500 В. Норма — не менше 1000 МОм.

3. Крок 3. Пробивна напруга

   Підключити розрядник до апарата AV-50/70RML. Плавно піднімати напругу промислової частоти зі швидкістю не більше 2 кВ/с до моменту пробою.

4. Крок 4. Фіксація пробивної напруги

   Зафіксувати значення пробивної напруги розрядника. Порівняти з нормою: для РВО-6 — 16–19 кВ, РВО-10 — 26–30,5 кВ, РВП-6 — 13–17 кВ, РВП-10 — 25–30 кВ (діюче значення).

5. Крок 5. Протокол

   Оформити протокол з висновком про придатність розрядника.

Результат і періодичність

Розрядники РВО/РВП визнаються придатними, якщо пробивна напруга та опір ізоляції відповідають нормам. Періодичність — 1 раз на рік або після зриву.
