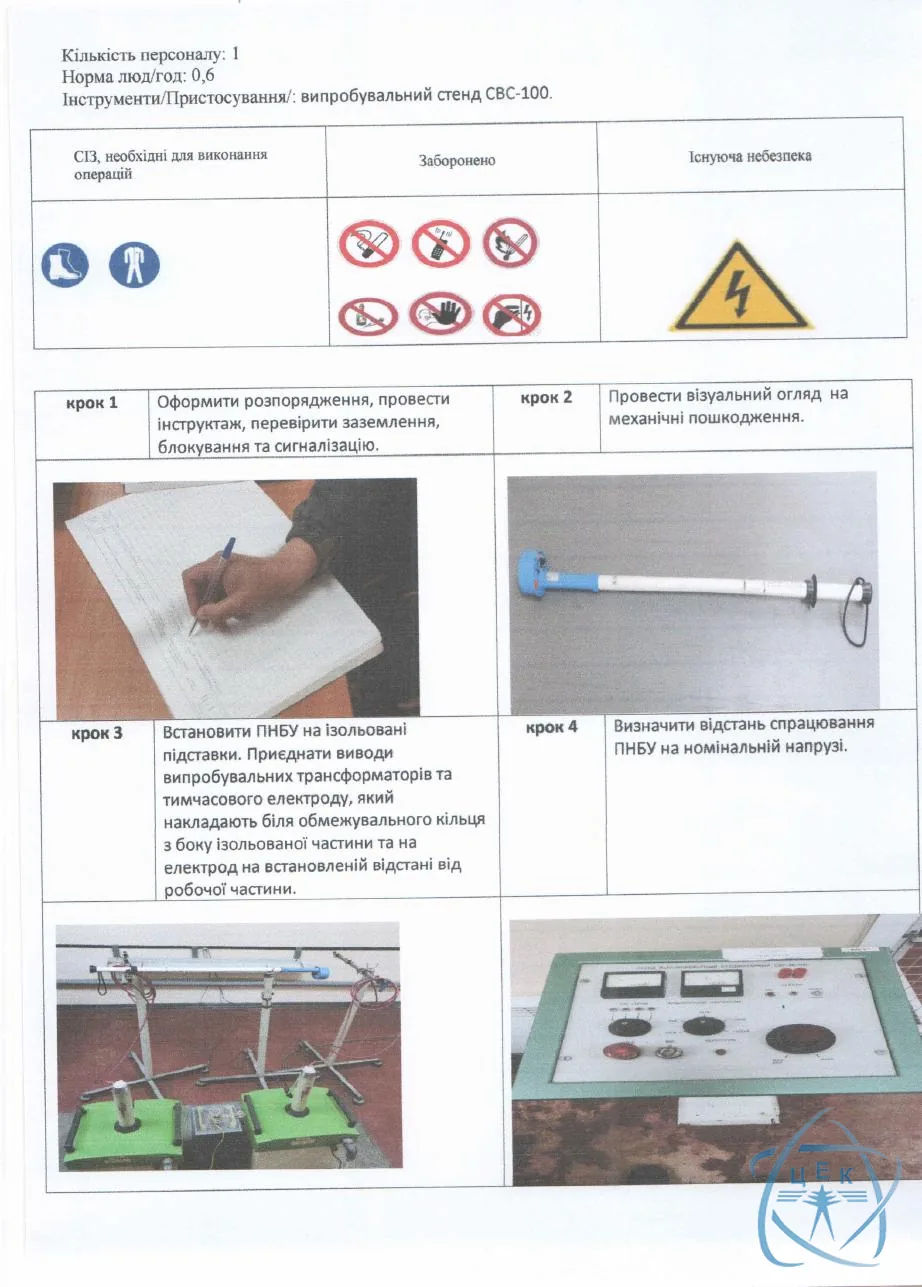

Технологічна карта випробування безконтактного покажчика напруги понад 1 кВ (ПНБУ)

Періодичне випробування безконтактного покажчика напруги ПНБУ (понад 1 кВ): визначення відстані спрацювання та електричної міцності ізоляції. Виконує ЕТЛ ЦЕК.

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів
• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання

Покрокова методика

1. Крок 1. Підготовка

   Оформити розпорядження, провести інструктаж, перевірити заземлення, блокування, сигналізацію стенду.

2. Крок 2. Огляд

   Візуальний огляд ПНБУ на механічні пошкодження.

3. Крок 3. Установка

   Встановити ПНБУ на ізольовані підставки. Приєднати виводи випробувальних трансформаторів та тимчасового електроду біля обмежувального кільця, а другий електрод — на встановленій відстані від робочої частини.

4. Крок 4. Відстань спрацювання

   Визначити відстань спрацювання ПНБУ на номінальній напрузі.

5. Крок 5. Випробування ізоляції

   Встановити ізолювальну частину ПНБУ на діелектричні підставки, приєднати трансформатори. Підняти напругу до необхідної і витримати заданий час.

6. Крок 6. Зняття напруги

   Плавно зняти напругу, вимкнути установку.

7. Крок 7. Маркування

   Нанести штамп з номером, датою та терміном наступного випробування.

Результат і періодичність

Видається протокол ЕТЛ ЦЕК. Періодичність — 1 раз на 12 місяців.
