Технологічна карта випробування покажчика напруги понад 1 кВ (УВН-80)

Періодичне випробування електричної міцності ізоляції та напруги спрацювання покажчика напруги УВН-80 (понад 1 кВ). Виконує ЕТЛ ЦЕК з атестацією до 35 кВ (окремі роботи — до 150 кВ).

Нормативна база

• НПАОП 40.1-1.07-01 — правила експлуатації електрозахисних засобів
• СОУ-Н ЕЕ 20.302:2020 — норми випробування електрообладнання

Покрокова методика

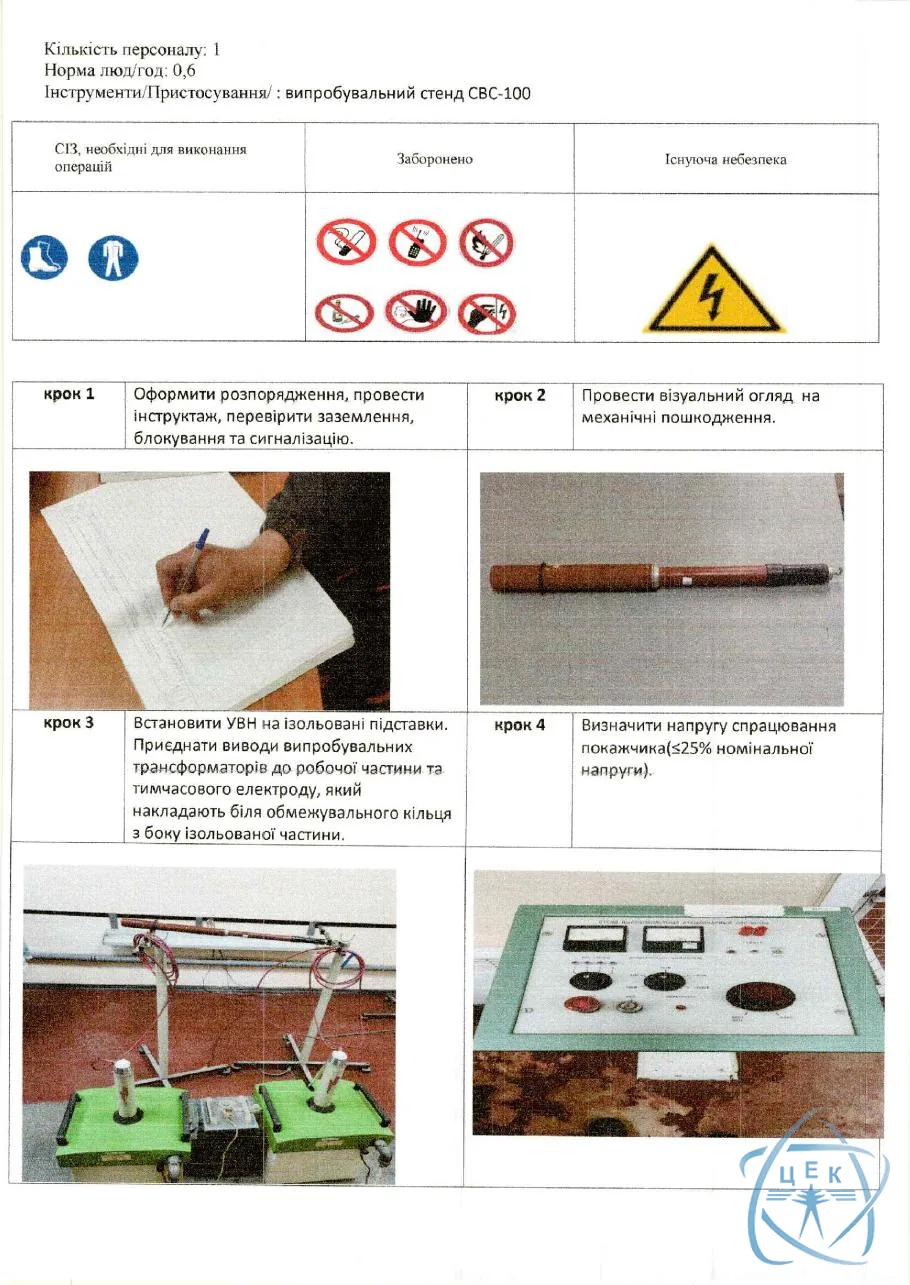

1. Крок 1. Підготовка

   Оформити розпорядження, провести інструктаж, перевірити заземлення, блокування та сигналізацію.

2. Крок 2. Огляд

   Візуальний огляд УВН на відсутність механічних пошкоджень, цілісність неонової лампи та кабелю.

3. Крок 3. Установка

   Встановити УВН на ізольовані підставки. Приєднати виводи випробувальних трансформаторів до робочої частини та тимчасового електроду біля обмежувального кільця.

4. Крок 4. Напруга спрацювання

   Визначити напругу спрацювання покажчика (повинна бути не вище 25% номінальної напруги).

5. Крок 5. Випробування ізоляції

   Встановити ізолювальну частину УВН на діелектричні підставки, приєднати трансформатори. Підняти напругу до 3-кратної лінійної (не нижче 40 кВ) і витримати 5 хв.

6. Крок 6. Зняття напруги

   Плавно зняти напругу, вимкнути установку.

7. Крок 7. Маркування

   Нанести штамп з номером, датою та терміном наступного випробування.

Результат і періодичність

Видається протокол ЕТЛ ЦЕК. Періодичність — 1 раз на 12 місяців.
