Технологічна карта випробування прохідних та опорних ізоляторів

Методика випробування прохідних та опорних ізоляторів розподільчих установок 6, 10, 35 кВ — періодична перевірка ізоляційного стану. Виконує ЕТЛ ЦЕК (свідоцтво № 16.07.2025-1).

Нормативна база

• СОУ-Н ЕЕ 29.992:2020 — норми випробування ізоляторів
• ПУЕ-2026, розд. 1.8.34 — ізолятори

Покрокова методика

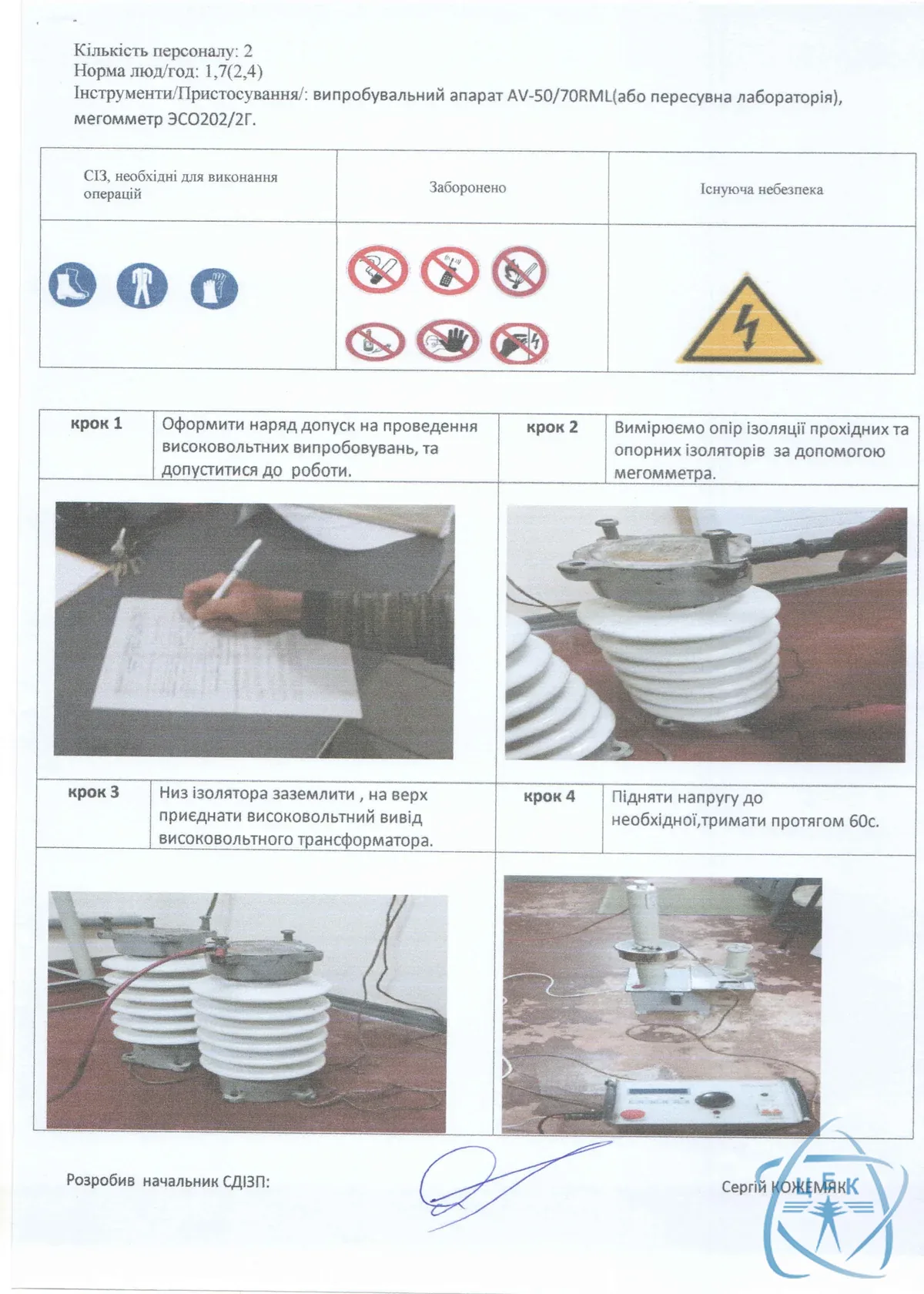

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск на проведення високовольтних випробувань, допуститися до роботи.

2. Крок 2. Опір ізоляції

   Виміряти опір ізоляції прохідних та опорних ізоляторів мегаомметром ЭСО202/2Г напругою 2500 В. Норма — не менше 300 МОм.

3. Крок 3. Підготовка схеми

   Низ ізолятора заземлити, на верх приєднати високовольтний вивід трансформатора AV-50/70RML.

4. Крок 4. Випробування підвищеною напругою

   Плавно піднімати напругу до необхідної (10 кВ — 42 кВ; 35 кВ — 95 кВ для фарфорової). Витримати протягом 60 с. Ізолятор має витримати без пробою/перекриття.

5. Крок 5. Протокол

   Закрити наряд-допуск, оформити протокол з висновком про придатність ізоляторів до експлуатації.

Результат і періодичність

Опорні/прохідні ізолятори придатні, якщо витримали випробувальну напругу 1 хвилину без пробою і опір ізоляції — у нормі. Періодичність — 1 раз на 6 років разом з капремонтом РУ.
