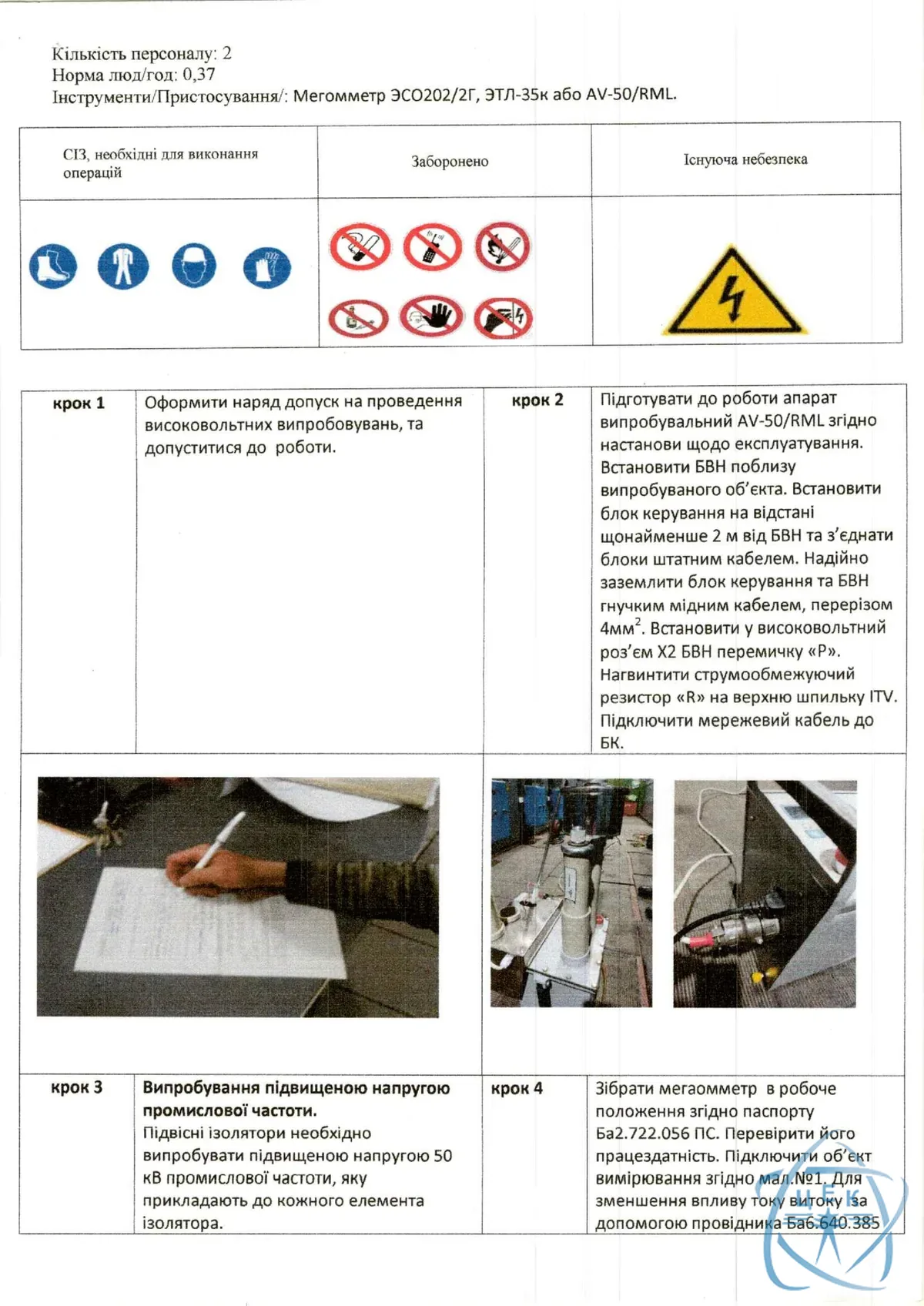

Технологічна карта випробування підвісних ізоляторів

Покрокова методика випробування підвісних (тарілчастих) ізоляторів повітряних ліній електропередавання — обов'язкова перед монтажем гірлянд та при ремонтах ПЛ 35 кВ і вище. Виконує ЕТЛ ЦЕК.

Нормативна база

• СОУ-Н ЕЕ 29.992:2020 — норми випробування ізоляторів
• ПУЕ-2026, розд. 1.8.34 — ізолятори
• ГОСТ 27661-88 — ізолятори лінійні підвісні

Покрокова методика

1. Крок 1. Наряд-допуск

   Оформити наряд-допуск, допуститися до роботи. Підготувати робоче місце з огородженням.

2. Крок 2. Підготовка AV-50/RML

   Підготувати випробувальний апарат AV-50/RML згідно настанови щодо експлуатування. Встановити БВН поблизу ізолятора, блок керування — щонайменше 2 м від БВН. Надійно заземлити обидва блоки гнучким мідним кабелем перерізом 4 мм².

3. Крок 3. Випробування підвищеною напругою

   На одну з металевих чашок встановити електрод випробувального трансформатора, іншу — заземлити. Подати випробувальну напругу 50 кВ змінного струму промислової частоти 50 Гц протягом 1 хвилини, для кожного елемента ізолятора окремо.

4. Крок 4. Опір ізоляції

   Опір ізоляції вимірюють мегаомметром ЭСО202/2Г напругою 2500 В. Норма — не менше 300 МОм для кожного елемента.

5. Крок 5. Закриття наряду

   Закрити наряд-допуск, оформити протокол випробування підвісних ізоляторів (наприклад протокол № 2269 — типова форма ЕТЛ ЦЕК).

Результат і періодичність

Підвісний ізолятор придатний до експлуатації, якщо витримав випробування напругою 50 кВ без перекриття/пробою і опір ізоляції ≥ 300 МОм. Відповідає вимогам СОУ-Н ЕЕ 29.992:2020.
